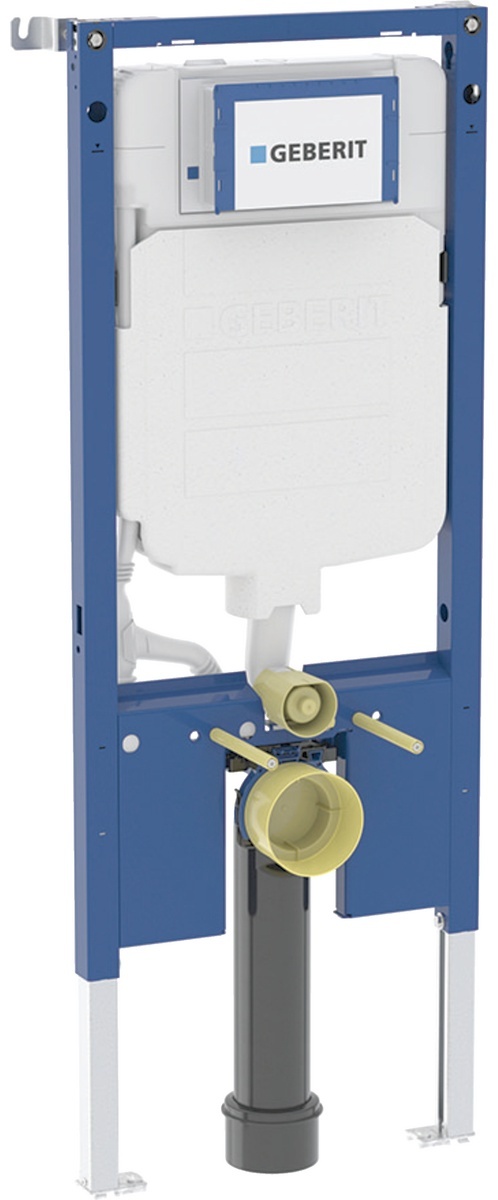

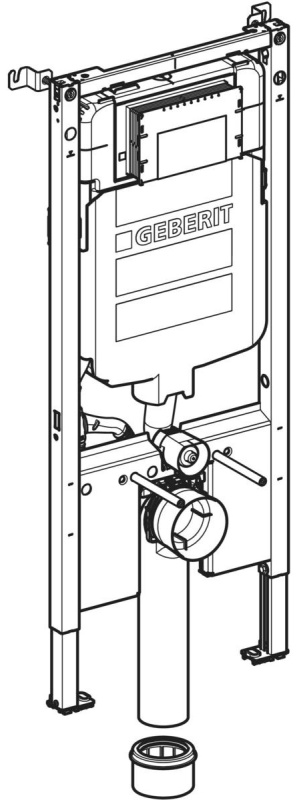

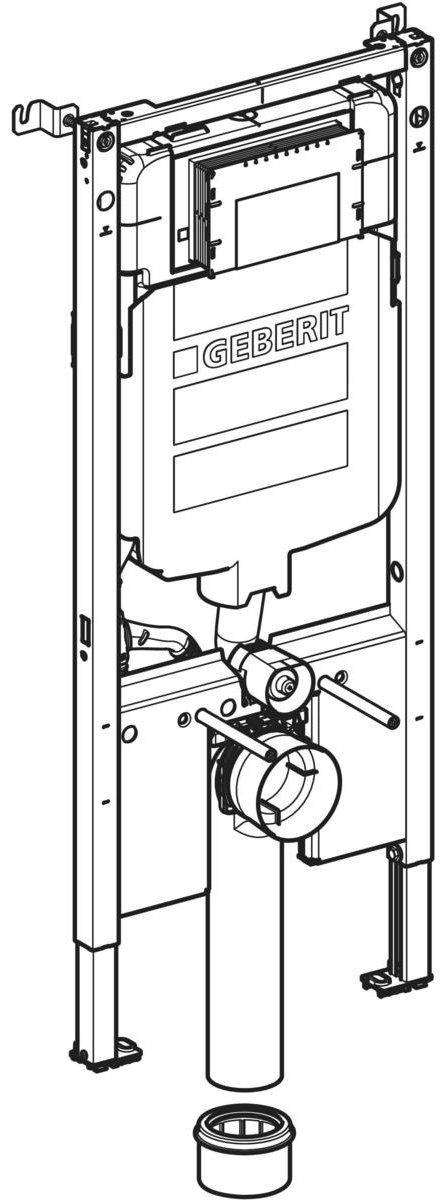

Geberit Asma Klozet için Geberit DuoFix Elemanı, 114 Cm, Sigma Gömme Rezervuar 8 Cm ile - 111796002

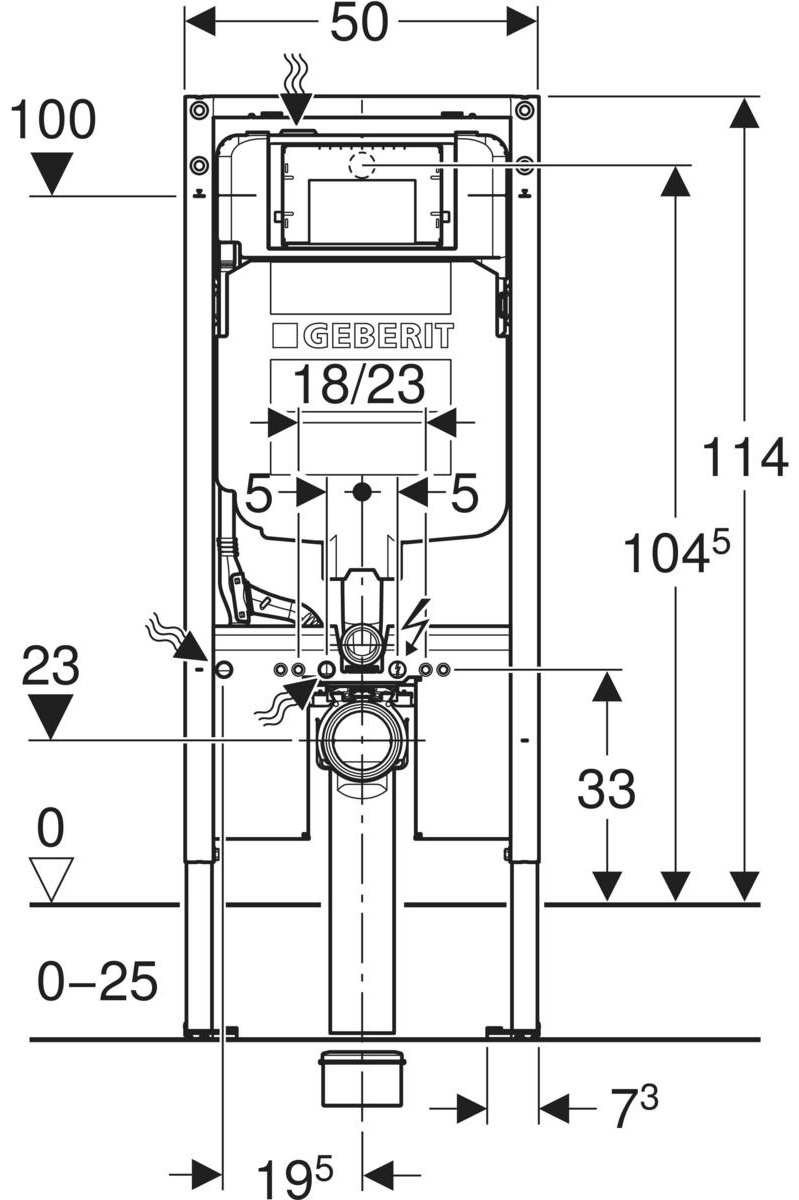

Teknik Veriler

Kullanım Amaçları

• Metal ve ahşap dikme duvarlar için
• Geberit Duofix sistem duvarları için
• Yarım veya oda yüksekliğinde duvar önlerine montaj için
• Oda yüksekliğinde ayırıcı duvarlara montaj için
• 0–25 cm zemin yapıları için
• Asma klozetler için

Özellikler

• 2025 serisi
• Korozyona karşı toz kaplama ile korunmuş, statik, kendinden destekli çerçeve
• EN 33'e uygun bağlantı boyutlarına ve 70 cm'ye kadar çıkıntıya sahip duvara monte klozetler için çerçeve
• Elemanın üzerinde metal ya da ahşap profillere veya Geberit Duofix sistem stantlarına yandan sabitleme için çekme saclı
• Duvar ankrajları için alternatif montaj konumu
• Döner zemin plakaları, UW 50 ve UW 75 U profillerine montaj için uygun
• Ayak plakaları, Geberit Duofix sistem rayına takımsız ve ek bileşenler olmadan monte edilebilir
• Korozyon korumalı galvanizli ayak destekleri, kaymaya karşı dayanıklı
• Sifon dirseği farklı derinliklerde takımsız olarak monte edilebilir, ayar aralığı 80 mm
• Kesintili travers, dikey sifon dirseği için aynı hizada bir ön derinlik konumuna izin verir
• Uzatılmış sifon dirseği, zemine bağlantı için
• Geberit Sigma gömme rezervuar 8 cm, yoğuşma suyu yalıtımlı
• Önden basmalı, 1 kademeli, 2 kademeli ve deşarj-durma deşarj için uygun
• Fabrika ayarında hızlı ilave drenaj mümkündür
• Gömme rezervuardaki montaj ve tamir çalışmaları takımsız yapılabilir
• Su bağlantısı üstte solda
• Kısaltılabilir koruyucu kapak, neme ve kire karşı korur
• Geberit AquaClean taharet sistemleri için su girişi ve elektrik kablosu için boş borulu
• Elektrik bağlantısı için montaj seçeneği

Teslimat Kapsamı

• Su bağlantısı R 1/2", MasterFix ve MeplaFix uyumlu, entegre ara musluklu ve el volanlı
• Servis açıklığı için şablon kutusu
• 2 duvar ankrajı
• Klozet bağlantı seti, ø 90 mm
• Sifon dirseği 90° PE-HD, ø 90 mm
• PE-HD geçiş mufu, ø 90 / 110 mm
• Sabitleme malzemesi ve koruyucu malzeme

Yedek Parçalar

• ▸ Asma klozet için Geberit Duofix elemanları, Sigma 8 cm gömme rezervuar ile (UP720), (üretim yılı 2016'dan itibaren) (Sigma 8 cm)
• • 111.013.00.1 — Tekli montaj için duvar bağlantı seti, asma klozet Geberit Duofix elemanı için, 8 cm gömme rezervuar ile (2 pc.)
• • SPT_461056 — Sigma gömme rezervuarlar 8 cm, önden basmalı (UP720)
• • SPT_461055 — Sigma 8 cm gömme rezervuarlar (2016 üretim serisi)
• • 242.421.00.1 — Asma klozetlerde Geberit Duofix elemanları için montaj aksesuarı, 125 mm montaj mesafeli ve takımsız derinlik ayarı olan boru kelepçesi [mevcut değil]
• • 242.421.00.2 — Asma klozette Geberit Duofix elemanı için montaj aksesuarı, Sigma gömme rezervuar 8 cm ile (2025 Serisi) [mevcut değil]
• • 362.771.00.1 — Deşarj borusu için Geberit dudaklı conta: d=45mm [mevcut değil]
• • 362.796.92.1 — Geberit koruyucu tapa: d=44.6mm [mevcut değil]
• • 362.796.00.6 — Geberit oturağı örten koruma tapası: d=44.6mm (2025 Serisi) [mevcut değil]
• • 240.189.00.1 — Geberit M12 dişli rot seti (2 pc.): M=12mm [mevcut değil]
• • 242.012.00.1 — Klozet sifon dirseği için Geberit boru kelepçesi, sabitleme mesafesi 48 / 95 mm: di=90mm, siyah [mevcut değil]
• • 246.186.00.2 — Klozet sifon dirseği için Geberit boru kelepçesi, sabitleme mesafesi 125 mm, takımsız derinlik ayarı için (2025 Serisi) [mevcut değil]
• • 152.426.11.1 — Asma klozet için Geberit bağlantı seti, uzunluk 18,5 cm: d=90mm, d1=45mm, alp beyazı [mevcut değil]
• • SPT_461591 — Yere oturan klozetler ve asma klozetler için bağlantı setleri
• • 152.426.46.1 — Asma klozet için Geberit bağlantı seti, uzunluk 18,5 cm: d=90mm, d1=45mm, krom / Mat
• • 366.820.00.6 — Geberit oturağı örten koruyucu kapak: d=90mm (2025 Serisi) [mevcut değil]
• • 366.820.92.1 — Geberit koruyucu kapak: d=90mm, DN=90
• • 241.899.00.1 — Dudaklı contalı Geberit PE 90° sifon dirseği, uzatılmış, asma klozet için: d=90mm, d1=90mm
• • 388.353.29.1 — Geberit connection bend 90° [mevcut değil]
• • 240.942.00.1 — Klozet için Geberit sifon dirseği: H=22.5cm [mevcut değil]
• • 387.282.00.1 — Sifon dirseği için Geberit PE conta: d=90mm, DN=90 [mevcut değil]
• • 367.928.16.1 — Geberit PE geçiş manşonu: d1=110mm
• • 216.179.00.1 — Geberit sabitleme malzemesi [mevcut değil]
• • 246.185.00.2 — 0–25 cm zemin yapıları için Geberit Duofix ayak destek seti (2025 model yılından itibaren (0–30 cm taban yapısına sahip elemanlar için de geçerlidir)) [mevcut değil]
• • 242.886.00.1 — Çatallı Geberit boş boru (Üretim tarihi 2020 sonrası) [mevcut değil]
• • 244.125.00.1 — Geberit Duofix ayak plakası seti (2 pc.) (Çinko döküm) [mevcut değil]
• • 244.125.00.2 — Geberit Duofix ayak plakası seti (Çinko döküm2025 serisinden itibaren) [mevcut değil]
• • 246.183.00.2 — Yan montaj için Geberit Duofix çekmece seti (2 pc.) (2025 Serisi) [mevcut değil]
• • 111.892.00.1 — Kendinden kesimli Geberit Duofix Altıgen Cıvata [mevcut değil]

Belgeler

• ↓ TIA: Sigma 8 cm duvar montaj kutusu
• ↓ TIA: Sigma 8 cm duvar montaj kutusu (2023–)
• ↓ TMA: Asma klozet bağlantı seti
• ↓ TMA: Duofix klozet Sigma 8 cm
• ↓ CE Belgesi: DoP14 Rezervuarı
• ↓ Kullanım Kılavuzu: Asma klozet için Duofix elemanı
• ↓ TSB: Servis açıklığı için boru şablonu
