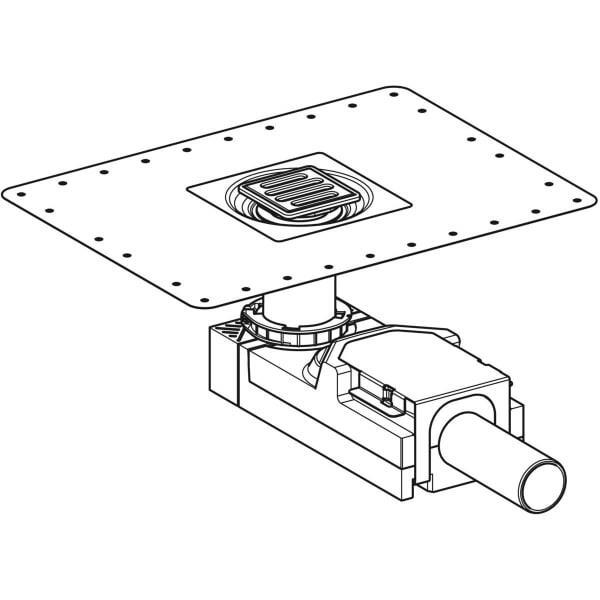

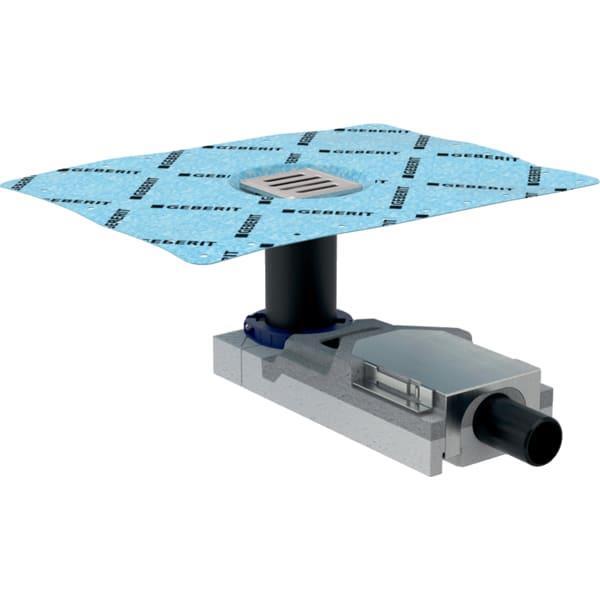

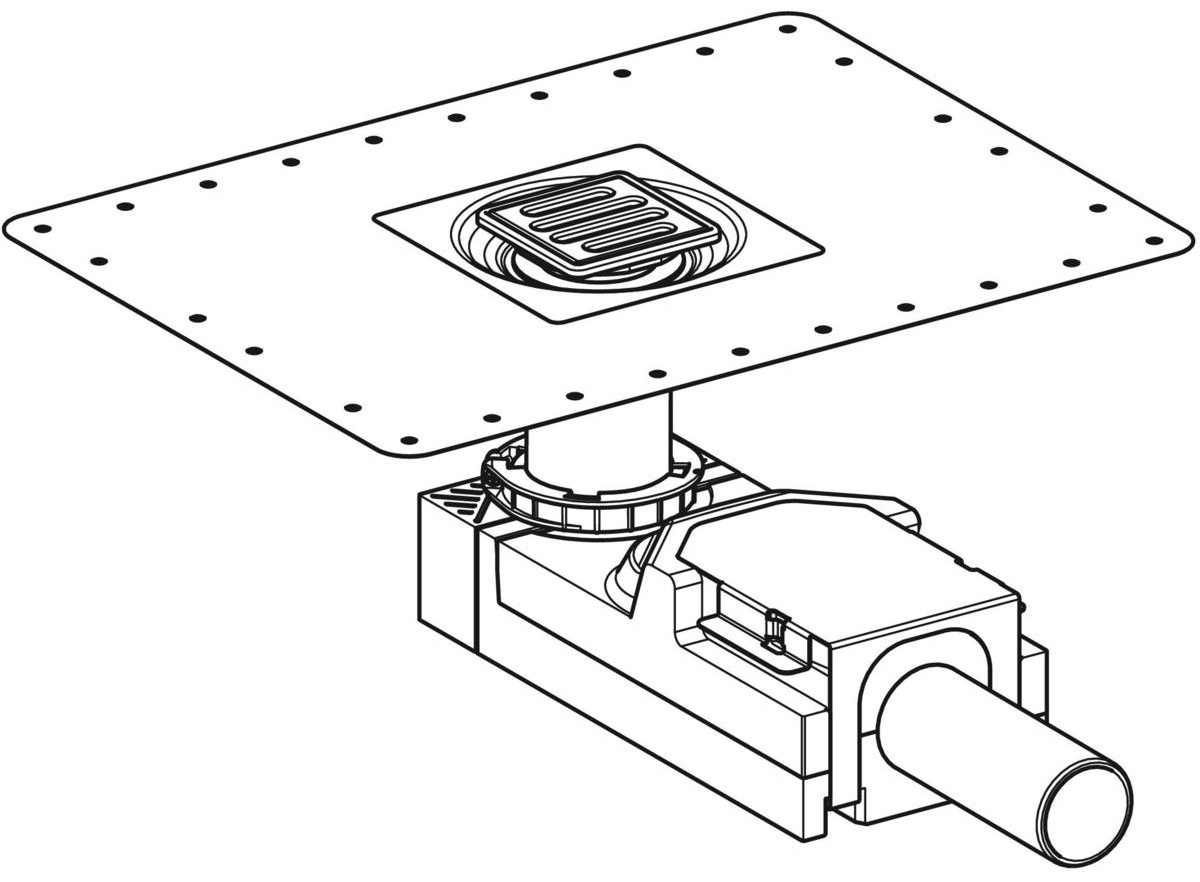

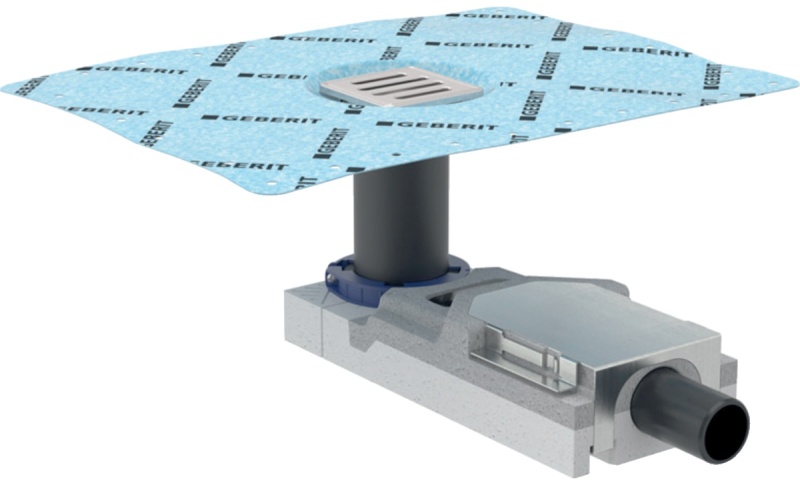

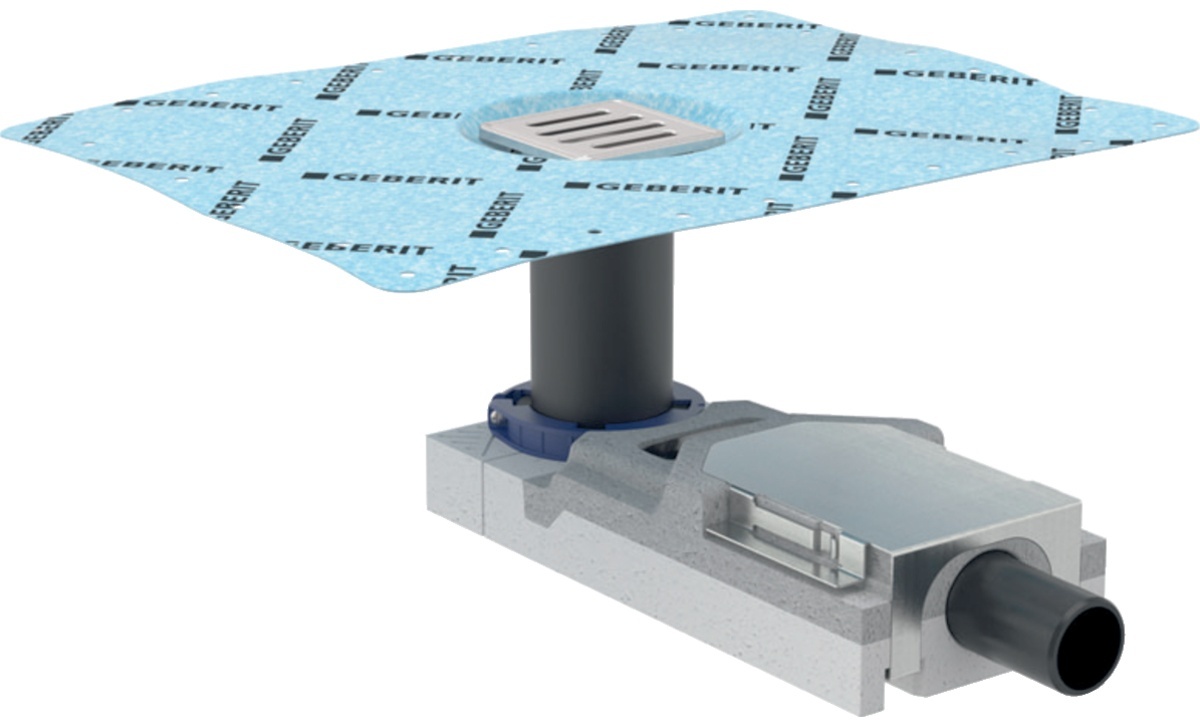

Geberit Girişte 65–90 Mm Şap Yüksekliği için Geberit Cleanpoint Duş Zemini Gideri - 154052001

Teknik Veriler

Kullanım Amaçları

• Binaların içindeki montajlar için
• Zemin seviyesindeki duşların drenajı için
• Engelsiz yapıya uygundur
• Kompozit contalar için
• Tek bir duş başlığından gelen atık suyu toplamak için
• Çok düşük zemin yapısında montaj için
• Girişte ≥ 65 mm şap yükseklikleri için
• Yatay çıkışlı yer süzgeci olarak kullanım için

Özellikler

• Zeminde 2–30 mm karo yapıları için uygundur
• Önceden monte edilmiş izolasyon bezi
• Sızdırmazlık sistemleri bağlantısı için 10 cm çevreleyen izolasyon bezi
• Paslanmaz Çelik ızgara
• Izgara yükseklik, eğim ve kayma bakımından ayarlanabilir
• Akustik izolasyon ve sifon bağlantısı için EPS ana ünite
• Dayanıklılık sınıfı K 3 (3 kN)
• Kompozit contanın üzerinde su tahliyesi

Teslimat Kapsamı

• Referans kenarlı şablon kutusu kapağı
• Gider yatağı üst parçası
• Tarak eki
• Dengeleme halkalı deliksiz ızgara desteği
• Izgara
• PE-HD koku sifonu
• Sabitleme malzemesi

Yedek Parçalar

• ▸ Duş için CleanPoint yer süzgeçleri (CleanPoint)
• • 243.123.00.1 — Cleanline duş kanalı ve CleanPoint duş zemini süzgeci için Geberit temel ünite, 30 mm koku sifonu için (Sifon olmadan) [mevcut değil]
• • 243.122.00.1 — CleanLine duş kanalı ve CleanPoint duş zemini süzgeci için Geberit temel ünite, 50 mm koku sifonu için (Sifon olmadan) [mevcut değil]
• • 243.552.00.1 — Duş zemini gideri için Geberit CleanPoint flanş (Şablon kutusu kapaklı) [mevcut değil]
• • 243.829.00.1 — CleanPoint 8 x 8 cm duş zemini süzgeci için Geberit sabitleme halkası [mevcut değil]
• • 243.121.00.1 — Geberit ızgara destekli CleanPoint ünite, 8 x 8 cm duş zemini süzgeci için: 8x8cm, [mevcut değil]
• • 245.463.00.1 — Izgara destekli Geberit ünitesi, 10 x 10 cm yer süzgeci için [mevcut değil]
• • 244.509.00.1 — Zemin seviyesindeki duşun CleanPoint yer duş zemini süzgeci için Geberit conta [mevcut değil]
• • 243.124.00.1 — CleanPoint duş zemini süzgeci için Geberit tarak ek parçası [mevcut değil]
• • 243.120.00.1 — Duş zemini süzgeci için Geberit CleanPoint ızgara, oluklu ızgara 8 x 8 cm: 7.1x7.1cm, [mevcut değil]
• • 244.482.16.1 — CleanLine duş kanalları ve CleanPoint duş zemini süzgeçleri için Geberit bağlantı manşonu, zemine geçiş: siyah (Yalnızca ürün no. 154.053.00.1 için) [mevcut değil]
• • 245.370.16.1 — CleanLine duş kanalı için Geberit giriş çatalı: siyah / Plastik [mevcut değil]
• • 154.313.00.1 — CleanLine gider yatağı üst parçası için Geberit uzatması [mevcut değil]
• • 244.934.00.1 — Geberit Unterlegplatte für Rohbauset [mevcut değil]

Belgeler

• ↓ TIA: Yer süzgeci
• ↓ TIA: Duş giderleri temizliği
• ↓ TMA: Duş zemini gideri montaj seti
• ↓ TMA: Fabrikasyon duş zemini gideri
• ↓ TDB: Duş için yer süzgeci, 30 mm sifon yüksekliği
• ↓ TDB: Bağlantı flanşı
• ↓ THE: 30 mm su perdesi kapasitesine sahip olan Geberit zemin drenajının uygulama alanları
