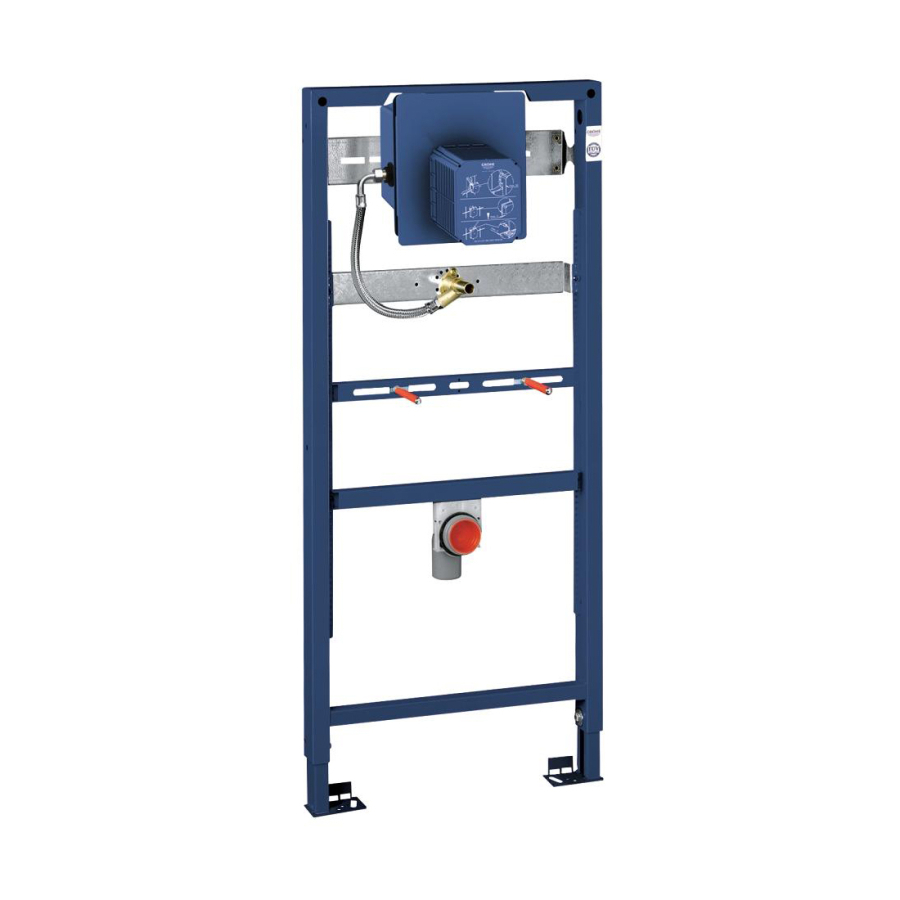

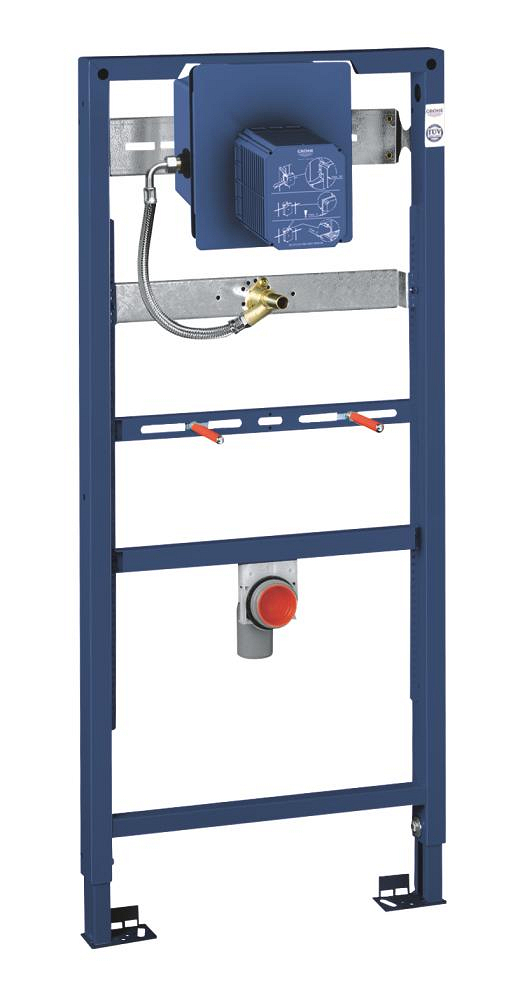

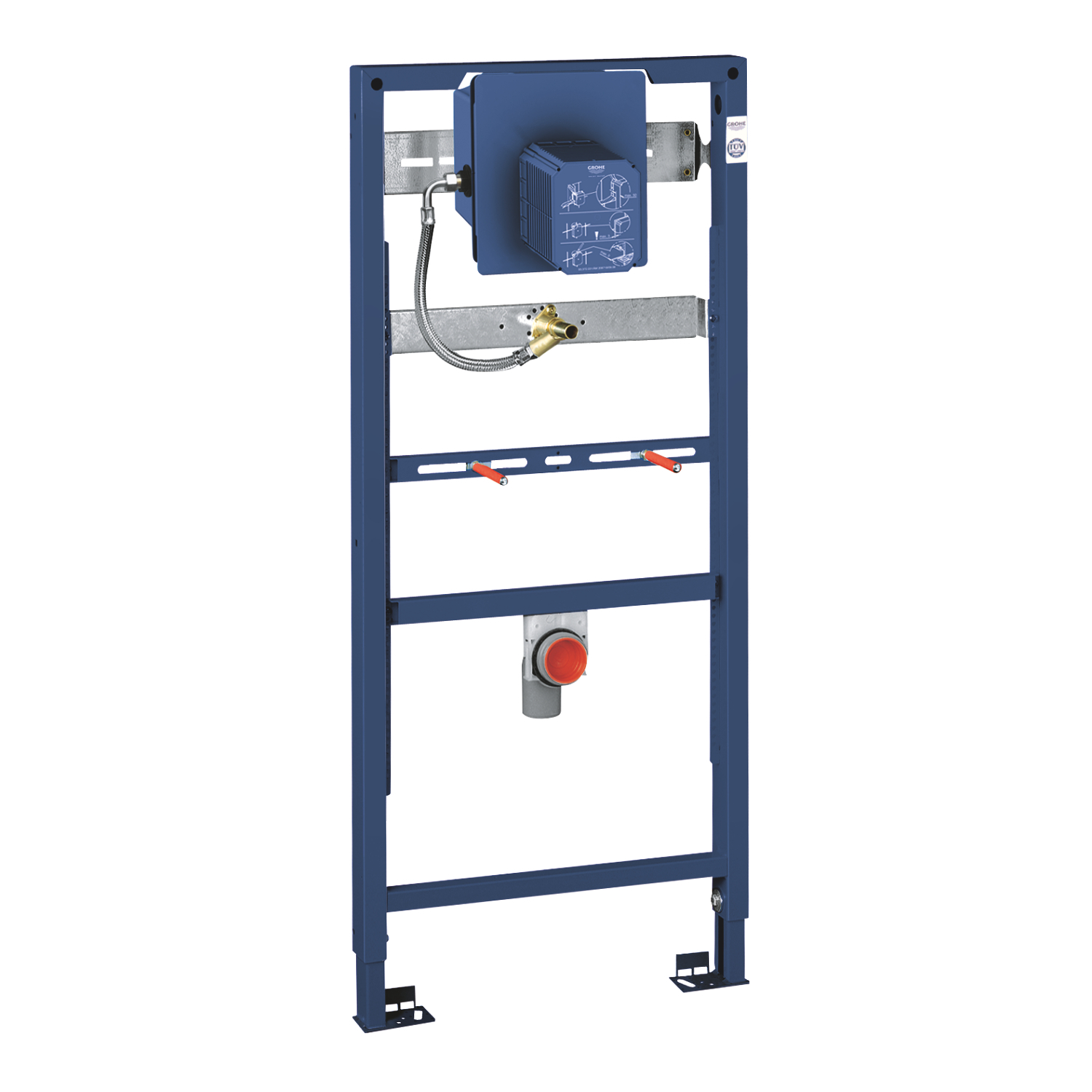

Grohe Rapid Sl Urinal Rezervuar İçin Grohe Rapido U - 38786001

GROHE Rapid SL Montaj sistemi, pisuarlar için hızlı ve kolay bir montaj sağlar, mutlak güvenlik ve konfor garantisi sunar. Çelik çerçeve, en yüksek stabilite için 150 kg'a kadar yük taşıma kapasitesi ile sertifikalandırılmıştır. GROHE QuickFix sistemi sayesinde, montajı bir anda gerçekleştirilir. Montaj sistemi, hem manuel hem de kızılötesi kontrol imkanı sunan GROHE Rapido U teknolojisi ile birlikte gelir. Sistemin kurulumu için gerekirse duvar açısı (3855800M) sipariş ediniz.

Ürün özellikleri

• 1,13 m ve 1,30 m inşaat yüksekliği
• manuel kullanım veya Tectron kızılötesi elektronik 6 V veya 230 V için
• duvar önüne veya ayak duvarı montajı için
• toz boyalı çelik çerçeve, kendinden destekli
• tamamen ön montajlı
• yükseklik ayarlanabilir nesne bağlantıları
• hızlı ayar ve yükseklik güvenliği ile
• montaj malzemesi
• TÜV onaylı
• HT tahliye dirseği Ø 50 mm
• Seramik bağlantı ile M8 sabitleme pimi
• su girişi bağlantısı ve su girişi seti
• ön kapama ile su grubu
• akış basıncı min. 0,5 bar
• çalışma basıncı max. 10 bar
• durulama yardımı
• fabrika tarafından test edilmiş fonksiyon birimi
• su bağlantıları G ½ dış
• 230 V şebeke bağlantısı için bağlantı kutusu
• sızdırmaz flanş ile montaj kutusu
• 116 x 144 mm boyutlarındaki hazır montaj setleri için inşaat koruma ile kısaltılabilir revizyon bacası
• Duvar açısı 38 558 00M, duvar ön montajı için ayrı olarak sipariş edilmelidir

Öne çıkan özellikler

• Almanya'da üretilmiştir Damlamayı önler, konforu artırır

Teknik bilgiler

• Kumanda paneli şekli: Organik
• Genişlik (mm): 500
• Montaj sistemi yüksekliği (mm): 1.13
• Çerçeve genişliği: Standart
• Montaj sistemi tipi: 2'si 1 arada

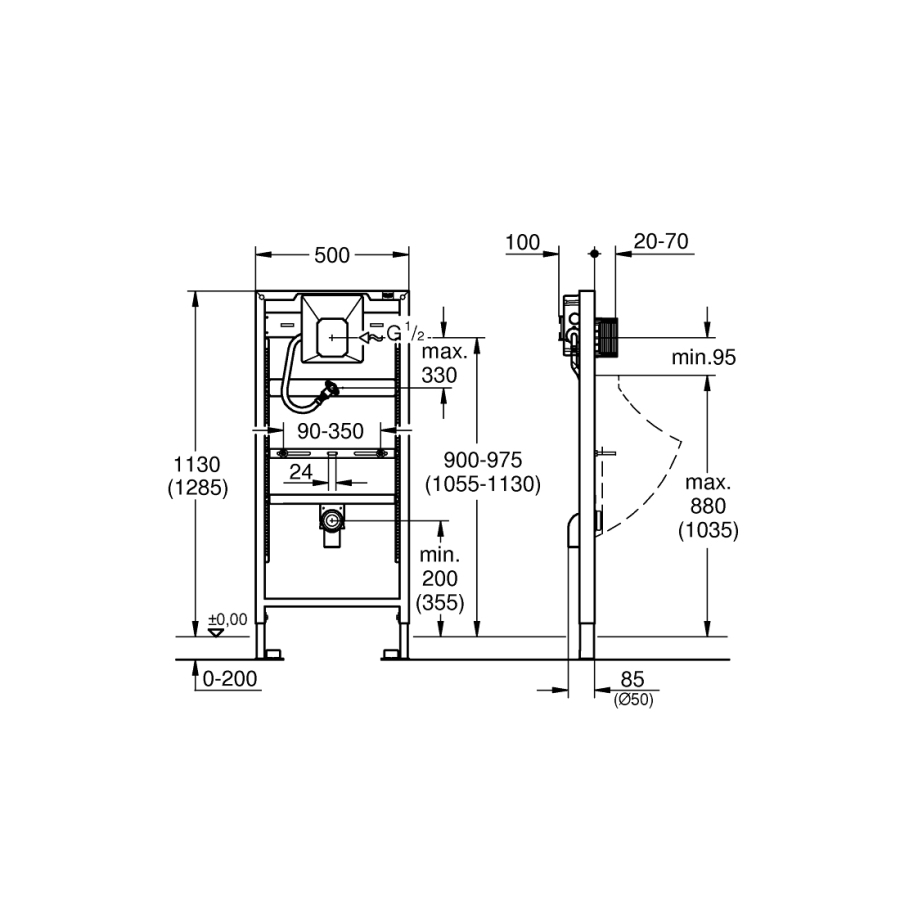

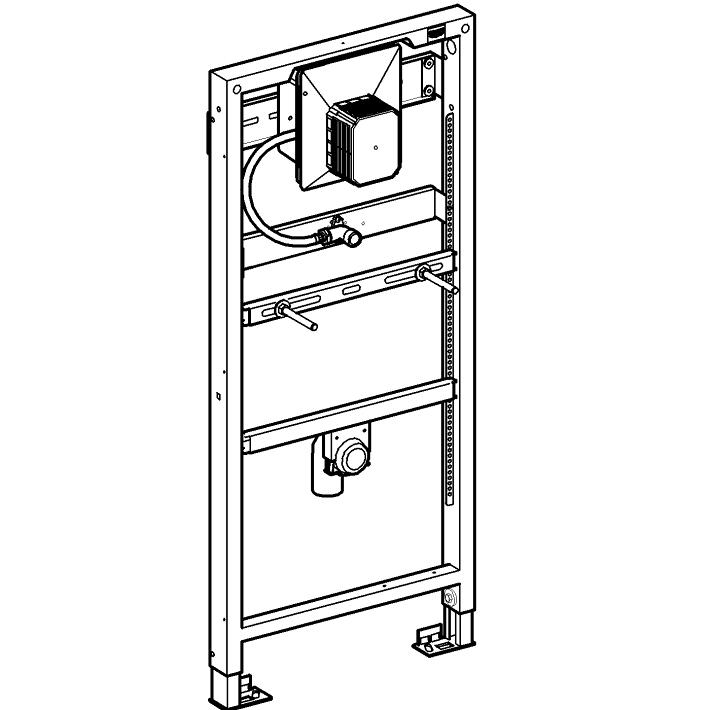

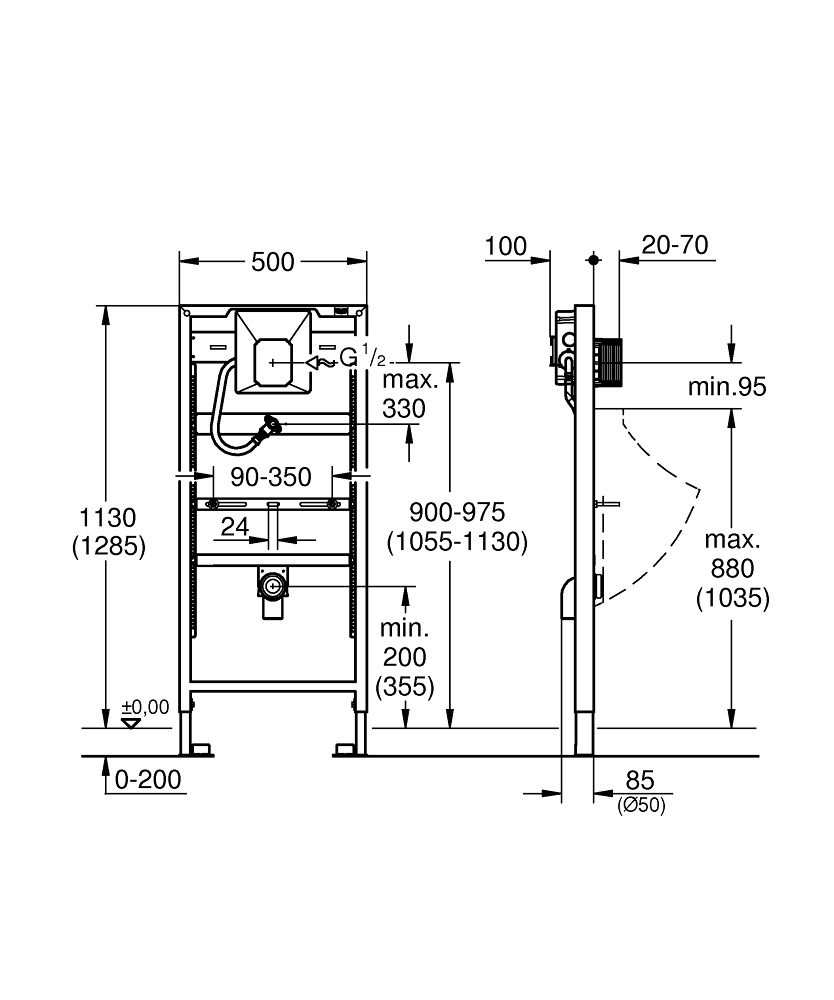

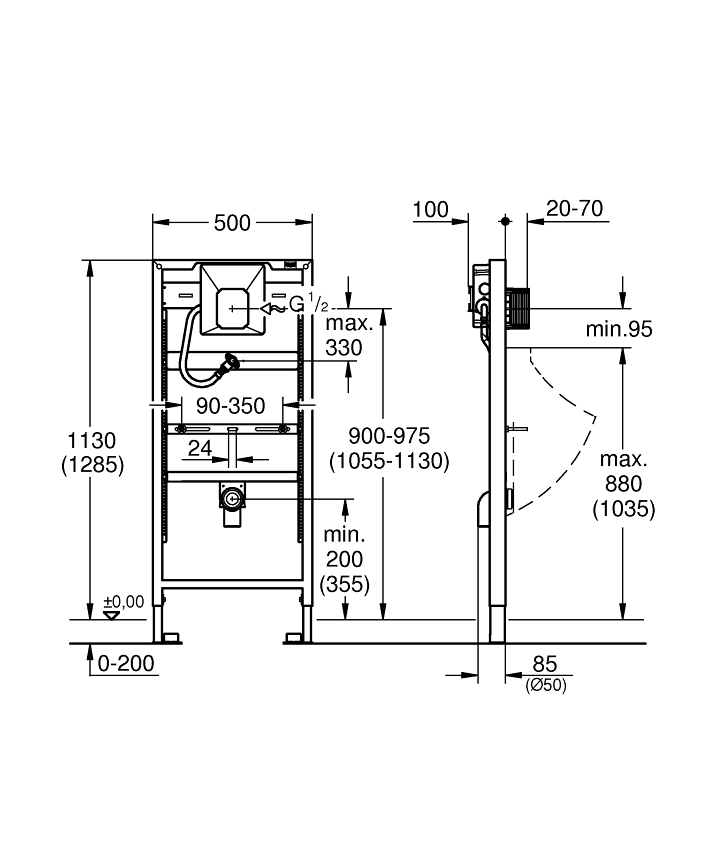

Ölçü ve teknik çizim

Teknik belgeler

• Teknik Ürün Bilgileri 1 (PDF)
• Teknik Ürün Bilgileri 2 (PDF)
• Teknik Ürün Bilgileri 3 (PDF)
• Teknik Ürün Bilgileri 4 (PDF)
• Teknik Ürün Bilgileri 5 (PDF)
• CAD 2D DWG (DWG)
• CAD 2D DXF (DXF)
• CAD 3D DXF (DXF)
